Новые реалии приносят новые задачи. В последние годы мы столкнулись с двумя проблемами, которые ещё недавно казались экзотическими, а теперь регулярно встречаются в практике спутникового мониторинга. Первая — это массовое применение средств радиоэлектронной борьбы (РЭБ), которые глушат сигналы навигационных спутников. Вторая — участившиеся случаи полного отсутствия сотовой связи на значительных территориях, включая трассы федерального значения.
Для автопарков, которые уже эксплуатируют трекеры НАВТЕЛЕКОМ серий СТАРТ и СМАРТ, сейчас появилась возможность существенно расширить их возможности с минимальными затратами. Модуль СИГМА M-3003 — это внешний блок, который подключается к уже имеющемуся на автомобиле трекеру и добавляет ему два ключевых функционала: альтернативное определение координат через Wi-Fi точки доступа и передачу данных по Wi-Fi каналу, полностью обходя сотовую сеть.
В этой статье разберёмся, как это работает на практике, какие задачи решает и как настроить.
Содержание
- Две проблемы, которые ломают классический мониторинг
- Что такое модуль СИГМА и что он даёт
- Как работает определение координат через Wi-Fi
- Как работает передача данных по Wi-Fi
- Память трекера — почему это ключевое отличие
- Подключение модуля СИГМА
- Настройка в NTC Configurator
- Что получается в итоге
Две проблемы, которые ломают классический мониторинг
Глушение спутникового сигнала

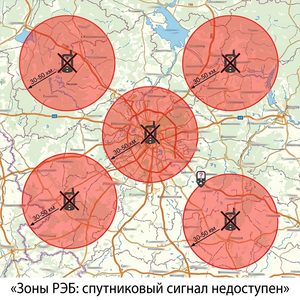

С 2022 года в ряде регионов России стали регулярно фиксироваться случаи подавления сигналов навигационных спутников (ГЛОНАСС/GPS). Средства РЭБ, изначально предназначенные для защиты от беспилотников, создают помехи в диапазоне L1 (1575,42 МГц), на котором работают гражданские навигационные сигналы. В результате трекер теряет возможность определить свои координаты — и это происходит не в каких-то «горячих точках», а на обычных автомобильных трассах, в городах и пригородных зонах.
Для диспетчера это выглядит так: машина выехала из депо, проехала несколько километров нормально, а потом точки трека на карте закончились, или пошли с огромными погрешностями (когда трекер цепляется за отражённый спутниковый сигнал и выдает координаты с ошибкой в несколько километров). Когда машина возвращается в зону уверенного приёма — мониторинг возобновляется, но весь маршрут в «слепой зоне» остаётся неизвестным.
Отсутствие сотовой связи
Вторая проблема — сотовая связь перестала быть повсеместной. Отключение оборудования на время объявления режима «Беспилотная опасность», ограничения на обслуживание базовых станций в удалённых районах привели к тому, что с передачей накопленных трекером координат на сервер стало сложнее.
Отдельная тема — стоимость сотовой связи. Абонентская плата за SIM-карту в трекере выросла за последние два-три года в 2–3 раза. Для автопарка из 20–30 машин это ощутимые деньги, а для многих регионов с небольшими доходами — вообще серьёзная статья расходов.
Что такое модуль СИГМА и что он даёт

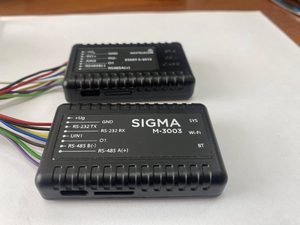

Модуль СИГМА M-3003 — это компактный коммуникационный модуль, который выпускает компания НАВТЕЛЕКОМ. Он подключается к трекерам серий СТАРТ и СМАРТ (а также СИГНАЛ) по интерфейсу RS-485 и расширяет их функционал.
Ключевые характеристики модуля:
| Параметр | Значение |
|---|---|
| Wi-Fi | До 150 Мбит/с |
| Bluetooth | До 2 Мбит/с |
| Интерфейсы | RS-232, RS-485 |
| Питание | От трекера (+ и −) |
| АКБ | 130 мА·ч |
| Защита корпуса | IP54 |
| Температурный диапазон | −40 … +85 °C |
| Габариты | 65,5 × 38,4 × 14,3 мм |
| Масса | 28 г |
| Гарантия | 3 года |
| Срок службы | 10 лет |
Модуль совместим с трекерами: СТАРТ S-2012 и S-2013, СМАРТ S-2412, S-2413, S-2433, S-2435, S-2437, S-4533, S-4535, S-4537, а также с серией СИГНАЛ.
Что это даёт на практике:
- Альтернативная геолокация. Если спутниковый сигнал заглушен, модуль сканирует окружающие точки доступа Wi-Fi и через сервис Яндекс Локатор определяет координаты машины.
- Передача данных без SIM-карты. Трекер может выгружать накопленные координаты через Wi-Fi сеть — например, когда машина возвращается на базу или на стоянку у дома водителя. SIM-карту в трекер можно вообще не ставить.
- Снижение расходов на связь. Часть или весь трафик можно перенести с сотовой сети на Wi-Fi.
Как работает определение координат через Wi-Fi

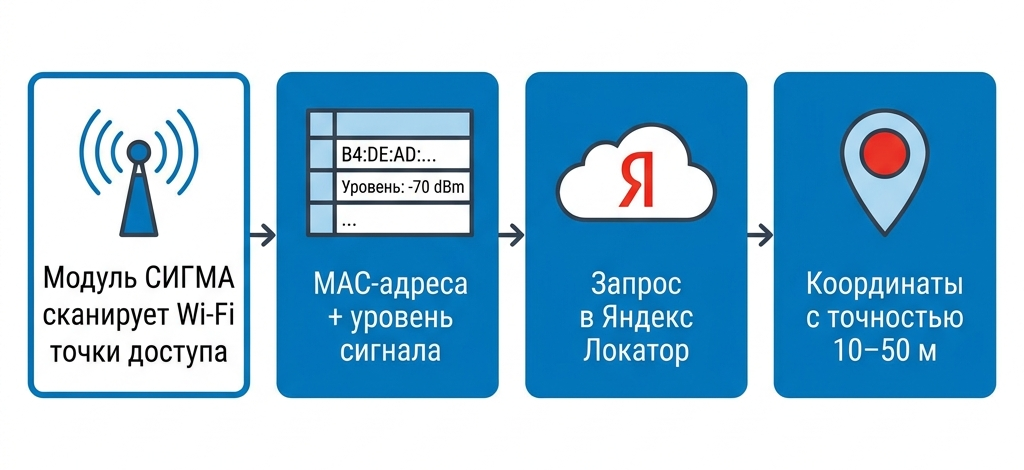

Механизм достаточно прост и изящен. Модуль СИГМА периодически сканирует эфир и фиксирует MAC-адреса окружающих точек доступа Wi-Fi, а также уровень их сигнала. Этот список передаётся в сервис Яндекс Локатор, который в ответ возвращает координаты с точностью, сопоставимой с GPS в городских условиях (обычно 10–50 метров).
Это особенно полезно в условиях радиоэлектронной борьбы. Спутниковый сигнал подавляется, но Wi-Fi точки доступа в населённых пунктах продолжают работать — их много, они стоят на домах, магазинах, АЗС, кафе. Модуль СИГМА использует их как «наземные маяки» для определения положения.
Точность определения координат через Wi-Fi зависит от плотности точек доступа. В городе, где на каждом доме стоит хотя бы один роутер, точность составляет 10–30 метров. За городом, где точки доступа редки, точность снижается, но даже грубая привязка к населённому пункту лучше, чем полное отсутствие координат. Разумеется километраж в этом случае будет посчитан приблизительно, но маршрут вы будете знать.
Важно понимать, что этот метод не заменяет спутниковую навигацию, а дополняет её. Когда спутники доступны — трекер использует ГЛОНАСС/GPS. Когда сигнал подавлен — автоматически переключается на Wi-Fi локацию.

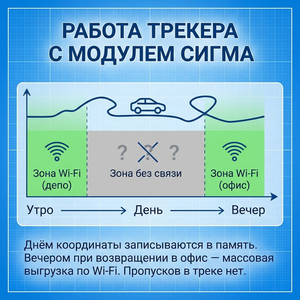

Как работает передача данных по Wi-Fi
Вторая функция модуля — передача накопленных данных по Wi-Fi каналу. Это работает так: трекер продолжает записывать координаты в свою внутреннюю память независимо от наличия связи. Когда машина попадает в зону действия знакомой Wi-Fi сети (офис, депо, дом водителя) — модуль СИГМА подключается к ней и выгружает весь накопленный массив данных на сервер мониторинга.
В настройках NTC Configurator можно указать несколько Wi-Fi сетей — например, сеть офиса, сеть депо и домашнюю сеть водителя. Модуль будет автоматически подключаться к любой из них при попадании в зону действия.
Это означает, что если машина совершает рейс по маршруту, где сотовая связь отсутствует, а вечером возвращается на базу — на карте появится полный трек её перемещений, без пропусков. Не в реальном времени, конечно, но для большинства задач мониторинга (контроль маршрута, проверка отклонений, расчёт пробега) этого более чем достаточно.
Память трекера — почему это ключевое отличие
Здесь нужно сделать важное отступление, потому что это принципиальное отличие трекеров НАВТЕЛЕКОМ от большинства дешёвых GPS-трекеров на рынке.
Трекеры СТАРТ и СМАРТ записывают координаты в свою внутреннюю память всегда, независимо от того, есть связь с сервером или нет. Если связи нет — координаты накапливаются во flash-памяти устройства. Когда связь появляется — накопленные данные выгружаются на сервер, и на карте формируется непрерывный трек.

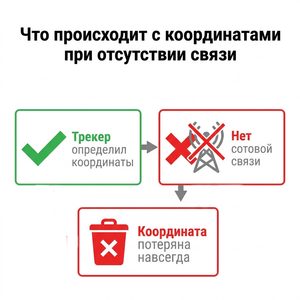

У дешёвых трекеров (те, что продаются на маркетплейсах по 1000–2000 рублей) логика другая: они пытаются отправить координату немедленно. Если в этот момент сотовой связи нет — координата просто теряется. На карте возникает пропуск в маршруте, и узнать, где была машина в этот период, невозможно.
Именно поэтому модуль СИГМА так эффективен в связке с трекерами НАВТЕЛЕКОМ: он опирается на эту встроенную память и обеспечивает канал для её выгрузки, который не зависит от сотового оператора.

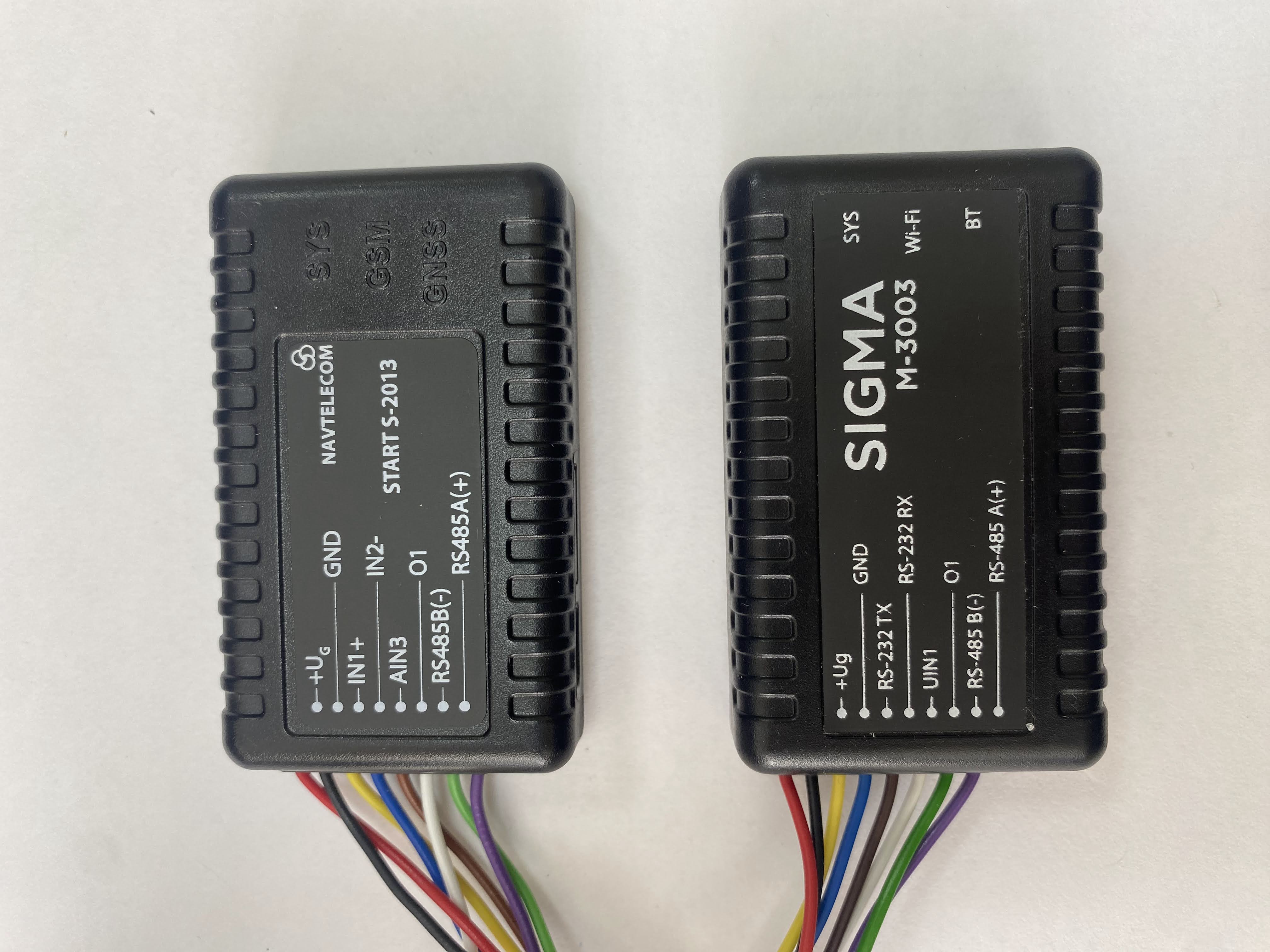

Подключение модуля СИГМА
Физическое подключение модуля СИГМА к трекеру НАВТЕЛЕКОМ максимально простое и занимает несколько минут.
Нужно соединить четыре провода:
- RS-485 (A и B) — данные. Эти два провода обеспечивают обмен информацией между трекером и модулем. Выведены цветными проводами из корпуса СИГМА.
- Питание (+ и −) — модуль получает питание от трекера. Дополнительного источника не нужно.
Всё. Никаких дополнительных антенн, SIM-карт или конфигурационных джамперов. Подключил четыре провода — и модуль готов к работе. Сам трекер можно настроить тоже без проводов, подключившись к нему по bluetooth.
Сам корпус модуля компактный — 65,5 × 38,4 × 14,3 мм, вес всего 28 граммов. Его можно разместить практически в любом месте рядом с трекером — закрепить двусторонним скотчем, стяжкой или просто положить в корпус. Разумеется чем меньше вокруг будет препятствий тем больше сетей wi-fi он сможет «услышать», и тем точнее будет определение координат.

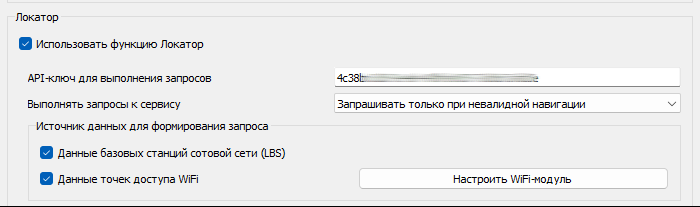

Настройка в NTC Configurator
После физического подключения модуля СИГМА его нужно выбрать в настройках трекера через программу NTC Configurator. Это стандартная процедура, которая занимает пару минут.
Основные шаги настройки:
- Подключите трекер к компьютеру через USB-кабель.
- Откройте NTC Configurator и подключитесь к трекеру.

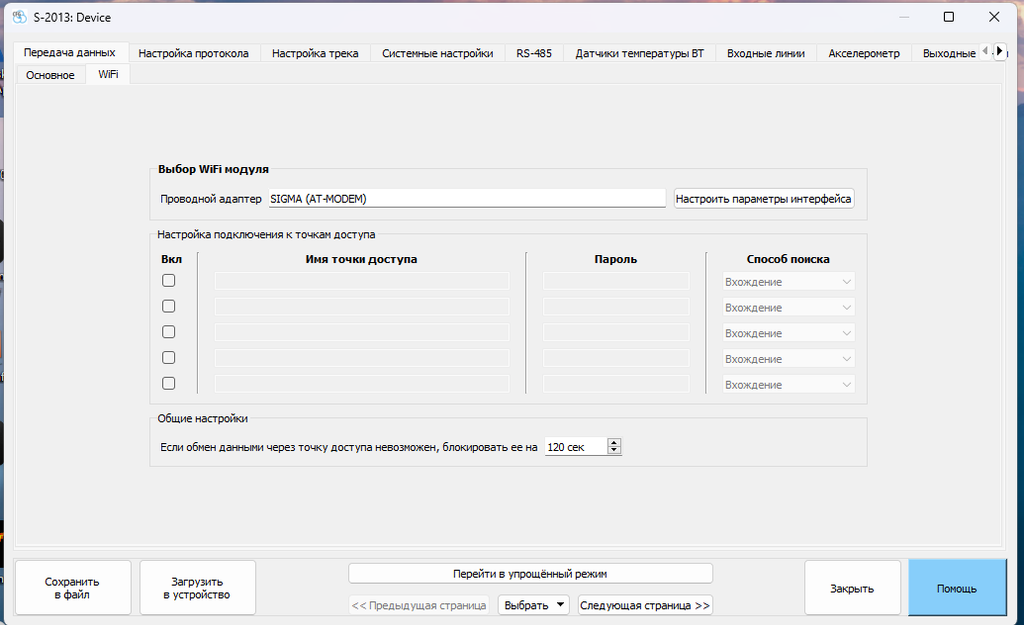

- В разделе RS-232/RS-485 выберите SIGMA (AT MODEM) из выпадающего списка.
- Настройте параметры Wi-Fi: укажите SSID (имена сетей) и пароли. Можно задать несколько сетей — офисную, домашнюю, депо.
- Включите функции сканирования Wi-Fi для локации и передачи данных по Wi-Fi.
- Запишите конфигурацию в трекер.
Сами настройки модуля СИГМА проводить не нужно — при выборе «SIGMA (AT MODEM)» в конфигураторе трекер автоматически определяет модуль и активирует поддерживаемый функционал.

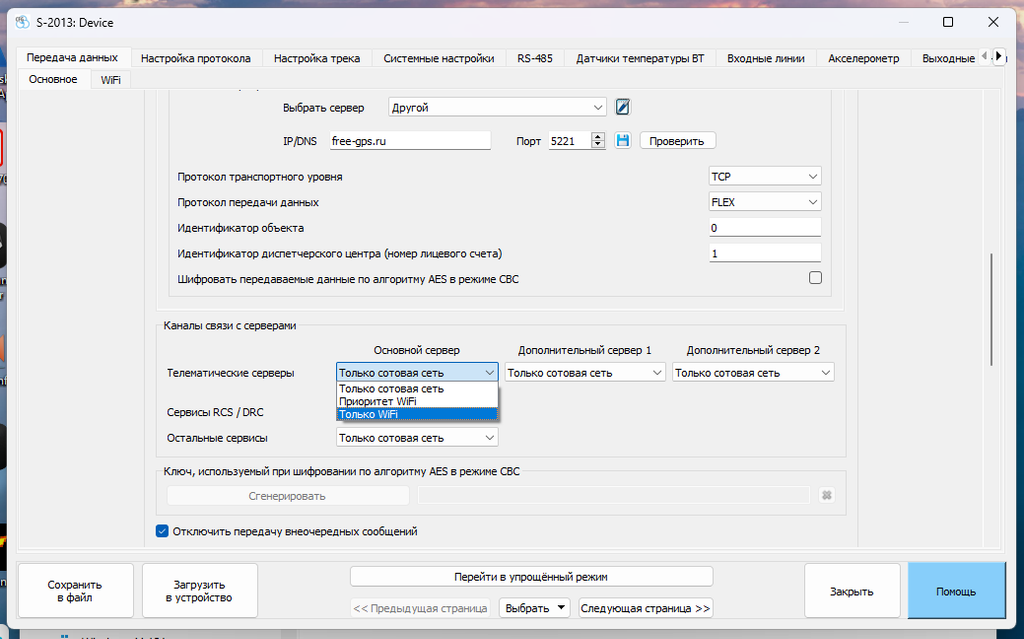

Разумеется настройки сервера мониторинга задаем как обычно. Вот, например, настройка под сервер бесплатного мониторинга free-gps.ru. Если вообще не планируете устанавливать симкарту, то выбирайте режим работы «только вайфай.
Что получается в итоге
Если собрать всё вместе, картина выглядит так. У вас есть установленный трекер НАВТЕЛЕКОМ (СТАРТ или СМАРТ). Вы подключаете к нему модуль СИГМА — четыре провода, пара минут. Заходите в NTC Configurator, выбираете SIGMA, прописываете Wi-Fi сети.
После этого трекер получает дополнительные возможности:
- В зоне глушения спутников — определяет координаты через окружающие Wi-Fi точки доступа с помощью Яндекс Локатора.
- При отсутствии сотовой связи — сохраняет координаты во внутреннюю память, а при возвращении в зону Wi-Fi выгружает весь трек на сервер.
- В принципе без SIM-карты — если автомобиль регулярно возвращается в места с Wi-Fi покрытием, SIM-карту можно не использовать, и мониторинг будет работать через Wi-Fi выгрузку.
Разумеется, у такого решения есть ограничения. Вы не получите полноценное онлайн-слежение в реальном времени, если машина находится вне зоны Wi-Fi. Координаты и данных с датчиков (например уровень топлива) появятся на карте с задержкой — когда машина вернётся в зону действия знакомой сети. Для задач, где нужна мгновенная реакция (отслеживание угона, экстренная диспетчеризация), это не подойдёт.
Но для контрольных задач — отслеживание маршрутов, проверка факта выполнения рейса, контроль пробега, определение местонахождения техники в ретроспективе — модуль СИГМА даёт надёжный и экономичный инструмент. Особенно с учётом того, что он дооснащает уже установленные трекеры, не требуя их замены.
