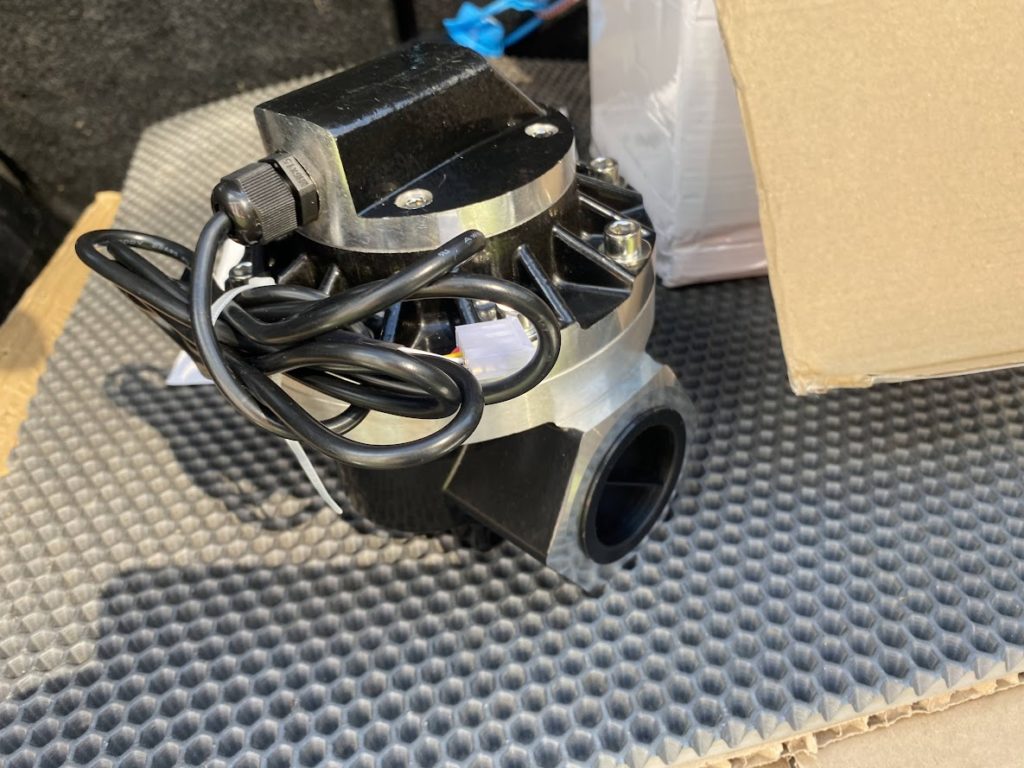

Когда одному из наших клиентов понадобилось оснастить хозяйственную раздачу топлива счетчиком, мы обратили внимание что на Озоне появились недорогие Petroll OGM 40P счетчики с импульсным выходом. Мы не смогли пройти мимо и купили его!
У счетчика нет экрана, только импульсный выход, то что нужно!!!

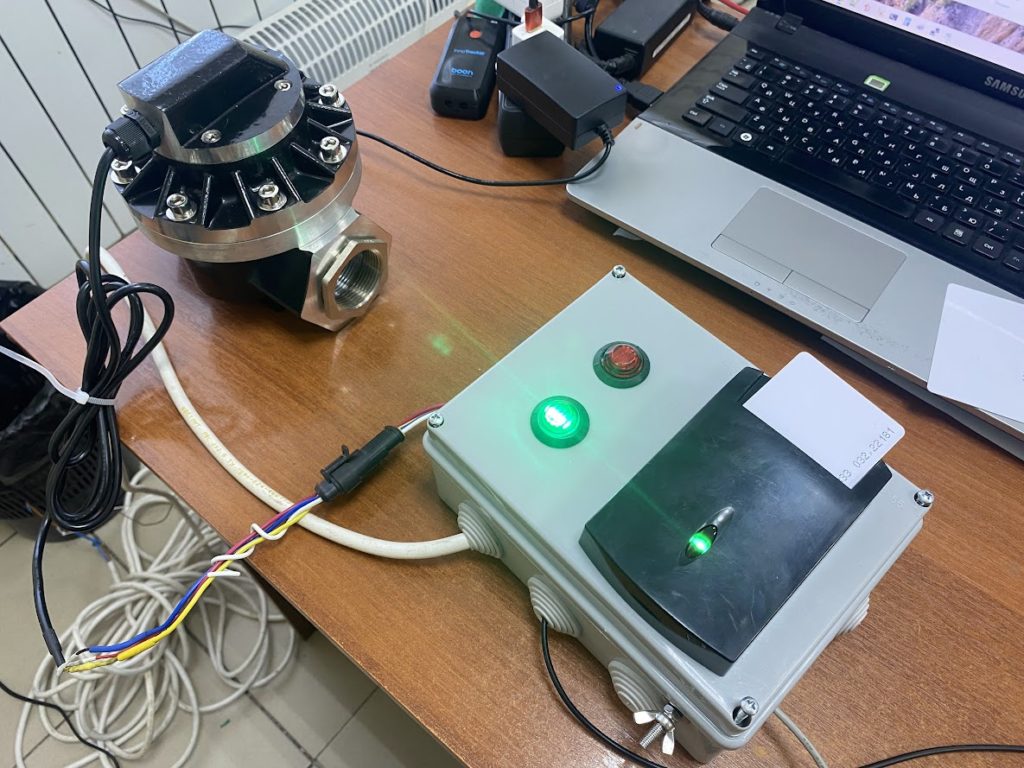

Мы решили провести эксперимент и собрали тестовый стенд для проверки счетчика в работе. Итак, для того чтобы организовать раздачу и учет топлива по RFID картам нам понадобится:
- Счетчик OGM 40
- Трекер Сигнал (с возможностью написание управляющих программ и подключения считывателя карт)
- Считыватель карт УМКа 200
- Мощное реле для управления насосом
- Яркие индикаторы красного и зеленого цвета
- Понижающий модуль для питания счетчика
- Предохранители

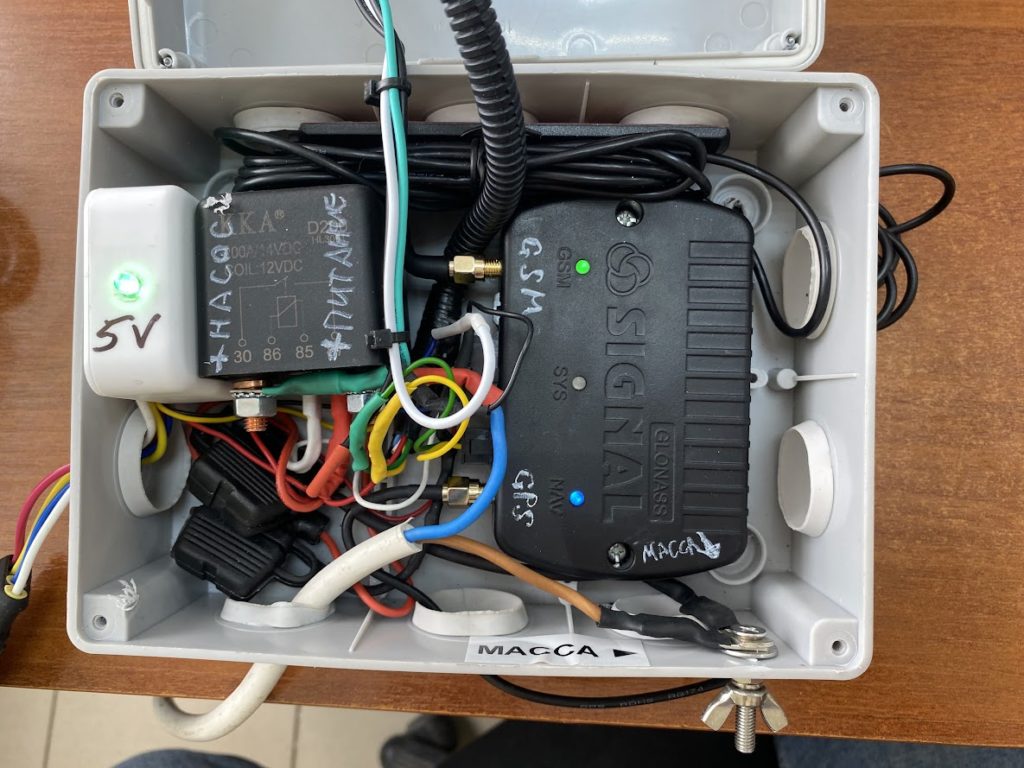

Всё было собрано в корпусе навесным монтажем, на пропаянных клеммах.
Важным моментом является то что питание счетчика необходимо осуществлять напряжением 5 вольт, для чего в отдельном корпусе был распаян понижающий модуль и индикаторный светодиод для контроля его работы.

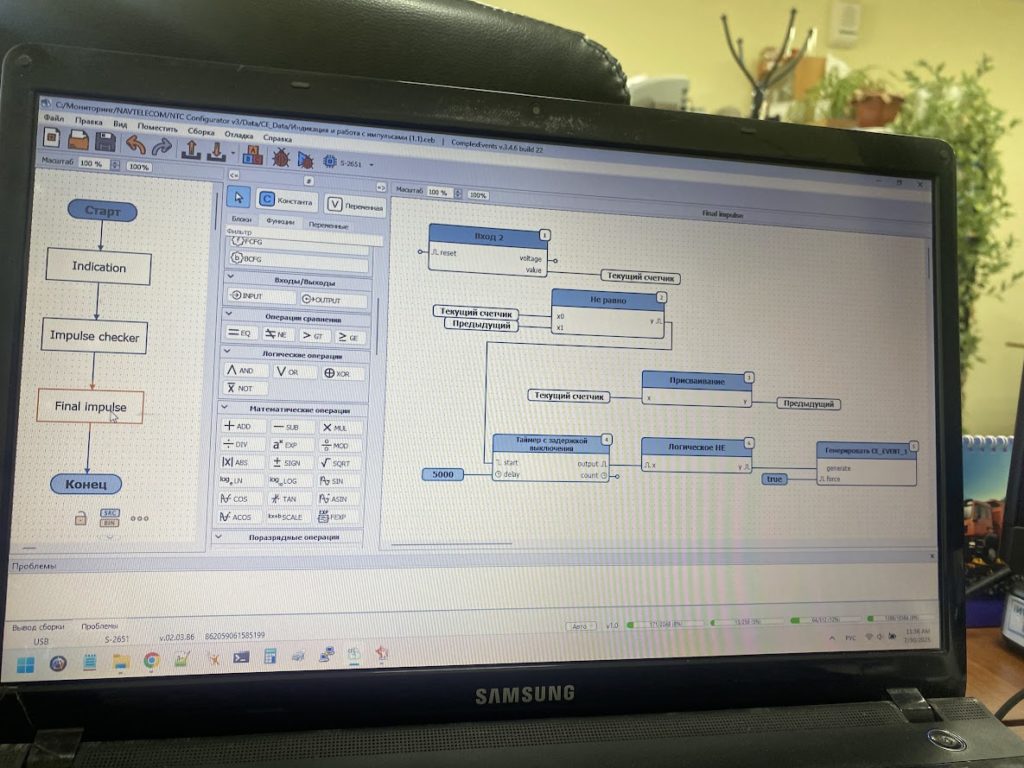

Для управления выдачей была написана управляющая программа для трекера “Сигнал” (Навтелеком).
Логика работы следующая: пока не вставлена карта мигает красная сигнальная лампа. Если вставлена карта не из разрешенного списка — красный сигнал горит непрерывно. Если вставлена карта из разрешенного списка — загорается зеленый сигнал и включается выдача топлива.
Пришлось немного поколдовать, чтобы после остановки счетчика все данные сразу отсылались на сервер. Но все появившиеся проблемы с некорректным подсчетом в итоге решились дополнительным скриптом и настройками самого трекера Сигнал.

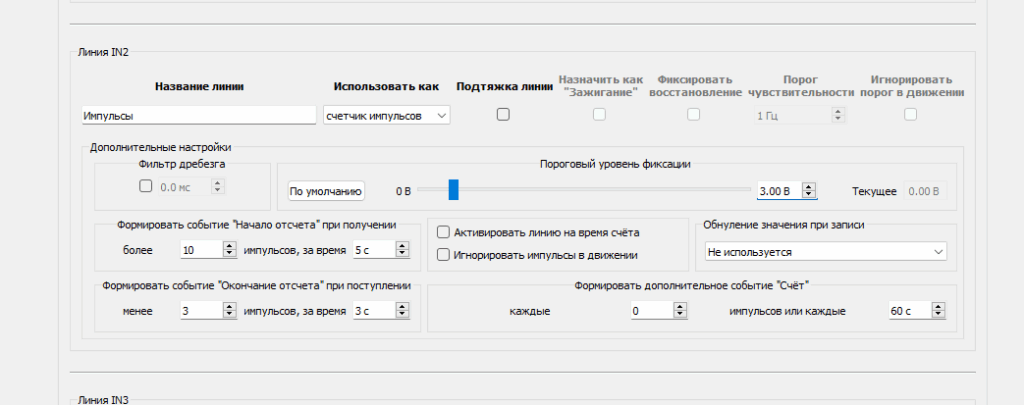

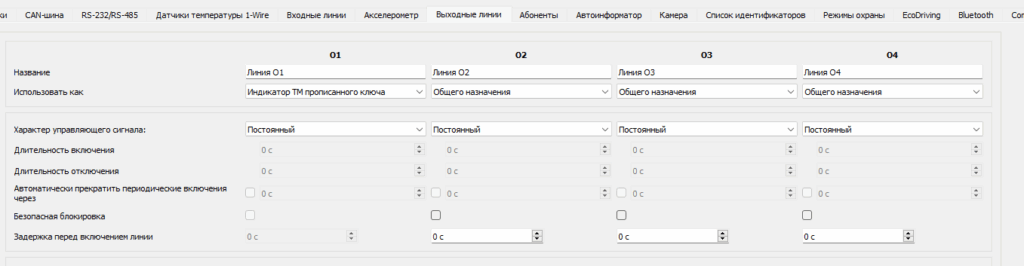

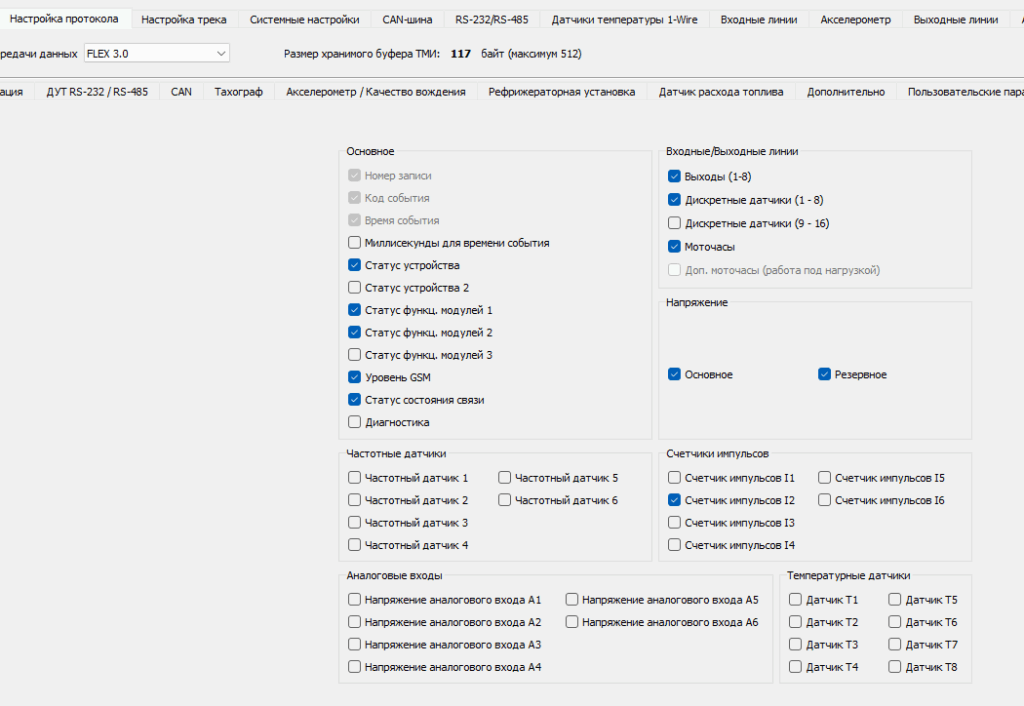

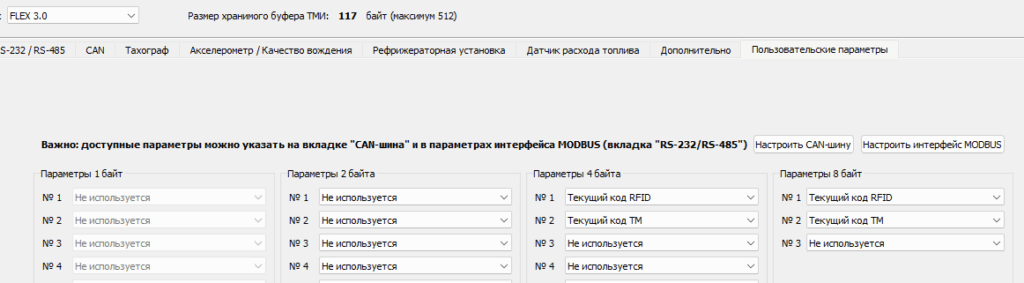

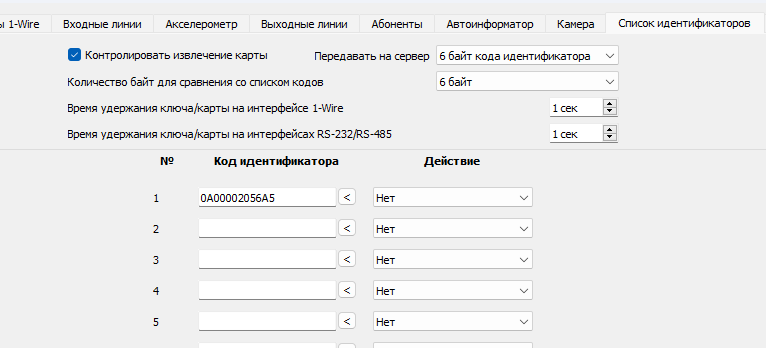

Трекер на OGM 40 настраивается как на обычный импульсный счетчик. Список тоже карт добавляется в конфигураторе.
Трекер был сконфигурирован для передачи данных на сервер Locarus откуда данные принимаются системой Агросигнал (ООО «ИнфоБис»). Настройку учета топлива можно произвести и там и там.

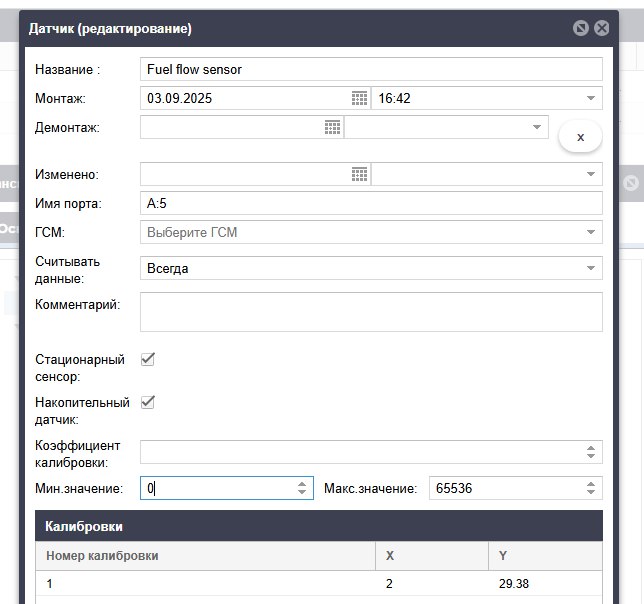

Итоговая калибровка выполняется под конкретный датчик, и забивается в настройках Агросигнал. Там же заполняются и 6 байт идентификатора карты для автоматической привязки заправок к технике.
Если техника оснащена датчиком уровня топлива, в итоговой таблице заправок будет показана в том числе и заправка по данным ДУТ (в данном случае — нет).
В целом осенняя эксплуатация показала что OGM 40 имеет минимальную погрешность и может использоваться для контроля раздачи топлива на хозяйственных колонках или небольших хозяйственных заправщиках.
Стоимость решения построенного на OGM 40 получается менее 100 тысяч рублей, что делает его вполне доступным для небольших хозяйств, и позволяет упростить работу заправщика, а заодно избежать человеческих ошибок при учете заправок дизельного топлива.
Карточки используемые для контроля заправок можно применять и в других местах техпроцесса: на стационарных заправках, на весовых или при контроле загрузки грузовиков из комбайна (для чего считыватель ставится на сам комбайн и подключается к ГЛОНАСС трекеру).
Вы наши коллеги и хотите попробовать установить такой же комплект своим клиентам? Соберём и отправим в любую часть страны! Монтаж — просто врезать счетчик после насоса (можно на гибких соединениях), и подключить питание.
